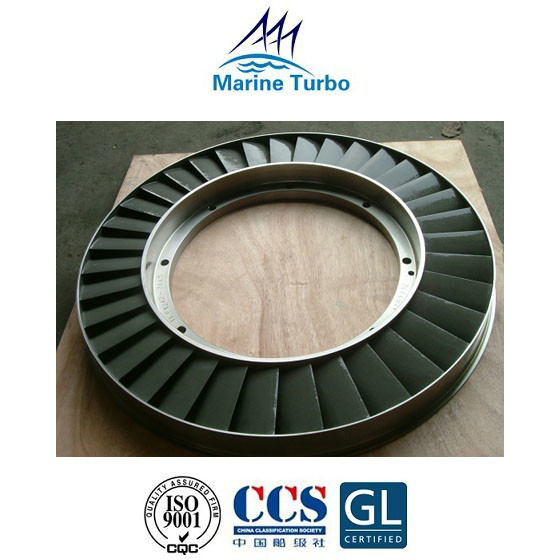

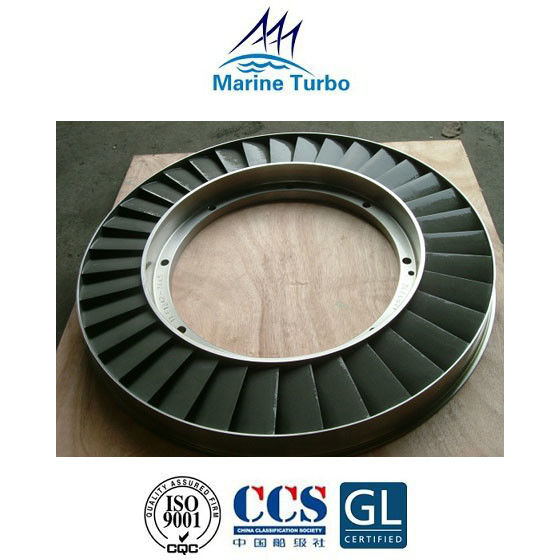

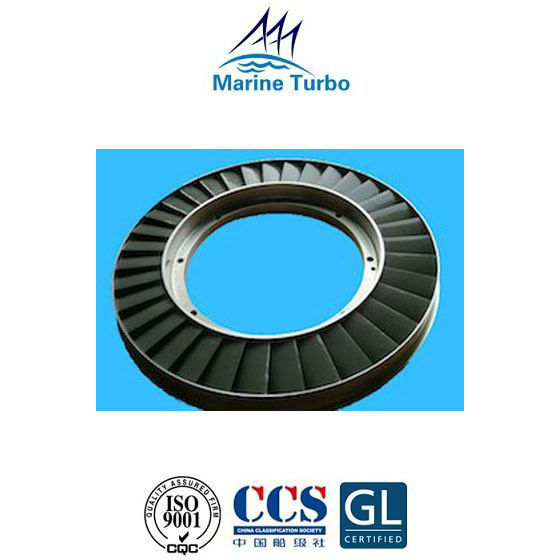

توربوشارژر سری T- / T-NA:

حلقه نازل سری T-NA متعلق بهتوربوشارژرهای T- / T-NA که به طور نسبی به سادگی با aتوربین محوری ریخته گری که برای موتورهای نفت کوره سنگین، موتورهای نفتی دیزل دریایی، موتورهای عملیات سوخت زیستی و گازی. توربوشارژرهای سری T-NAبرای محدوده قدرت موتور از 1650 کیلووات تا 24500 کیلووات در هر توربوشارژر و با تعمیر و نگهداری آسان یا تعمیر اساسی در دسترس هستند.

برنامه های کاربردی:

توربوشارژر سری T-T-CR به طور گسترده در موتور دریایی، موتور قدرت و موتور صنعتی استفاده می شود.

توربوشارژر سری T-NA شامل:

عملکرد حلقه نازل توربوشارژر:

توربین توسط گاز خروجی موتور هدایت می شود که از طریق محفظه ورودی گاز وارد می شود.گاز از طریق یک حلقه نازل منبسط می شود که در آن انرژی فشار گاز به انرژی جنبشی تبدیل می شود.این گاز با سرعت بالا به سمت پره های توربین هدایت می شود، جایی که چرخ توربین را به حرکت در می آورد و بنابراین کمپرسور را در سرعت های بالا (10-15000 دور در دقیقه) هدایت می کند.سپس گاز خروجی از داخل محفظه خروجی به خروجی های خروجی عبور می کند.

حلقه نازل باید دمای بسیار بالا و فشار بالا را تحمل کند، بنابراین برای انتخاب مواد آن بسیار مهم است.

حلقه نازل توربوشارژر معمولاً از یک آلیاژ نیکل کروم مقاوم در برابر خزش، فولاد نیکل مولی کروم مقاوم در برابر حرارت یا یک آلیاژ نیمونیک ساخته می شود.
