دیفوزور توربو شارژر دریایی T-T-CR12/S

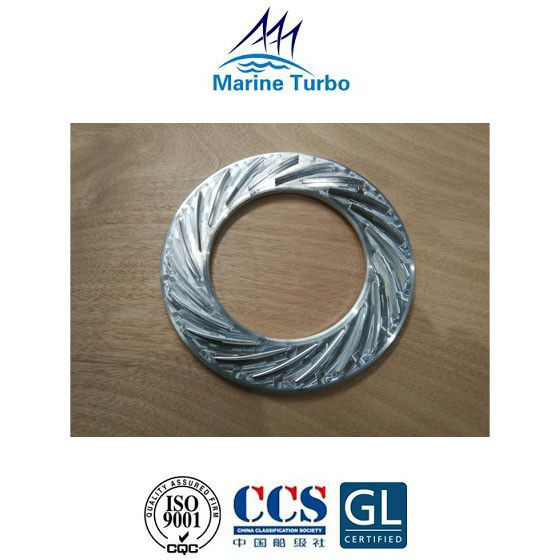

T- توربو شارژر دریایی T- T-CR12/S بدون شن و ماسه در توربین جریان شعاعی

T-T-CR12/S تربو شارژر دریایی یک قسمت از T- / T- T-CR سری توربو شارژر و که طراحی شده اند نسبتا ساده باتوربین شعاعی ریخته شده، که برای موتورهای سنگین سوخت، موتورهای دیزل دریایی، موتورهای سوخت زیستی و گاز.محصولات برای طیف وسیعی از قدرت موتور از 450 kW تا 5400kW در هر توربو شارژر و بدون سازش در قابلیت اطمینان و perforce در دسترس هستند.

کاربردها:

توربو شارژر سری T-T-CR به طور گسترده ای در صنایع کشتی سازی، لوکوموتیو، نیروگاه های زمینی و حفاری نفت استفاده می شود.به دلیل بهره وری بالا، به طور گسترده ای در حمل و نقل داخلی و ساحلی و ماهیگیری قابل استفاده است.، اندازه کوچک، وزن سبک، قابلیت نگهداری و سرویس دهی مناسب، عرضه کافی قطعات جایگزین.

ابعاد و وزن توربو شارژر سری T- / T- T-CR فقط برای مرجع:

تصویر کارتریج توربو شارژر T- / T- T-CR12/S:

عملکرد دیفوزور توربو شارژر:

توربین توسط گاز خروجی موتور هدایت می شود که از طریق محفظه ورودی گاز وارد می شود. گاز از طریق یک حلقه نوزل گسترش می یابد که در آن انرژی فشار گاز به انرژی حرکتی تبدیل می شود.این گاز با سرعت بالا به سمت تیغه های توربین هدایت می شود که چرخ توربین را حرکت می دهد، و بنابراین کمپرسور در سرعت های بالا (10-15000 rpm) گاز خروجی سپس از طریق محفظه خروجی به خروجی جذب می شود.

پخش کننده در سمت کمپرسور توربو شارژر نصب شده است تا هوا را به آرامی به داخل محفظه Volute هدایت کند و انرژی حرکتی را به فشار انرژی وارد کننده هوا تبدیل کند.

معرفی کوتاه توربو شارژر دریایی:

توربو شارژر دریایی، که به عنوان توربو شارژر گاز تخلیه نیز شناخته می شود، تجهیزات اصلی در سیستم تقویت موتور دیزل است.این شامل یک توربین گازی تخلیه تک مرحله ای و یک کمپرسور سانتریفیوژ استآنها بر روی یک شاخه نصب شده اند تا بخش متحرک توربو شارژر دریایی / توربو شارژر گازهای خروجی را تشکیل دهند - روتور. The function of the marine turbocharger/exhaust gas turbocharger is to use the diesel exhaust energy to drive the turbine to drive the compressor on the coaxial to increase the air pressure into the cylinder، به طوری که قدرت موتور دیزل به شدت بهبود می یابد. توربو شارژر اگزوز تقریباً قدرت موتور دیزل را دو برابر می کند اما وزن آن فقط 10٪ افزایش می یابد.

هنگامی که ترکیب توربو شارژر دیزل و گاز خروجی در حال کار است، توربو شارژر دریایی / توربو شارژر گاز خروجی مستعد خرابی مانند خوردگی محفظه توربین، آسیب رساندن، آسیب به تیغه،آسیب به مهر گاز، و ارتعاش سوپرکارژر. نگهداری روزانه خوب می تواند این خرابی ها را کاهش دهد.
