توربوشارژر T- / تیغه توربین دریایی سری T-TCA برای موتورهای دیزلی و گازی

توربوشارژر T- / تیغه توربین دریایی سری T-TCA برای موتورهای دیزلی و گازی

سری T- / T- TCAتوضیحات توربو شارژر گاز اگزوز:

تیغه توربین سری TCA متعلق به یک قسمت استسری T- / T- TCAتوربوشارژرهای گاز اگزوز که به عنوان فناوری ارتقا یافته سری توربوشارژرهای موفق قبلی T-NA در نظر گرفته می شدند.توربوشارژر سری T-TCA نه تنها از نظر کارایی به وضوح افزایش یافته است، بلکه به طور قابل توجهی در قابلیت اطمینان و عمر مفید بهبود یافته است.سری T-TCA برای توربوشارژ با فشار ثابت ساخته شده‌اند، که با آن، گازهای خروجی موتور به یک منیفولد اگزوز مشترک جریان می‌یابند، در آنجا جمع می‌شوند و با نوسانات فشار جزئی به سمت توربین اگزوز جریان می‌یابند.

سری T-TCA به عنوان طراحی شده استتوربین محوری و می تواند در محدوده عملکرد بسیار گسترده ای برای شارژ موتورهای دیزلی و گازی دو زمانه و چهار زمانه استفاده شود.خروجی های موتور هستنداز 2000 کیلووات تا 30000 کیلووات در هر توربوشارژر و با سرویس یا نگهداری آسان.

ویژگی های توربوشارژر دریایی سری T- / T- TCA:

• T- / T- TCتوربو شارژر گاز اگزوز سری یک توربوشارژر جریان محوری با طیف وسیعی از کاربردهای موتورهای دو زمانه و چهار زمانه است.
• برای محدوده توان خروجی موتور از 2000 تا 30000 کیلو وات در هر توربوشارژر.
• طراحی بلبرینگ ساده توربین جریان محوری داخلی با کارایی بالا.
• زمزمه صدا خفه کن با فیلتر هوا;
• نویز پایین،چرخ کمپرسور تعمیر و نگهداری آسان به دلیل روش چسباندن خاص آن؛
• پوشش یاتاقان خنک نشده؛
• دسترسی آسان به یاتاقان رانش؛
• یکپارچه آب بندی هوا، لوله روغن و سیستم های تهویه؛
• دیفیوزر با کارایی بالا؛
• حلقه نازل با عمر طولانی و قابل تنظیم؛
• راندمان بالای پره های توربین به گونه ای طراحی شده است که امکان حذف سیم میرایی معمول در رینگ تیغه برای موتورهای 2 زمانه و 4 زمانه وجود دارد.
• مناسب برای سوخت سنگین،عملیات نفت دیزل، سوخت زیستی و گاز؛
• به طور گسترده در کاربردهای دریایی، قدرت و صنعتی موتورهای دیزلی و گازی استفاده می شود.

برنامه های کاربردی:

توربو شارژر گاز اگزوز سری T-TCA به طور گسترده در موتور دریایی، موتور قدرت و موتور صنعتی استفاده می شود..

T- /توربوشارژر سری T-TCA شامل:

T- / ابعاد و وزن توربوشارژر دریایی سری T- TCA فقط برای مرجع:

*پاهای پوششی، بالا
** پاهای محفظه، کم
***پوشش ورودی گاز محوری D=360mm
****پوشش ورودی گاز محوری D=300mm یا دو کاناله
*****ارتفاع H بدون تانک گرانشی
*^ با صدا خفه کن و فقط برای موتورهای چهار زمانه برای مرجع

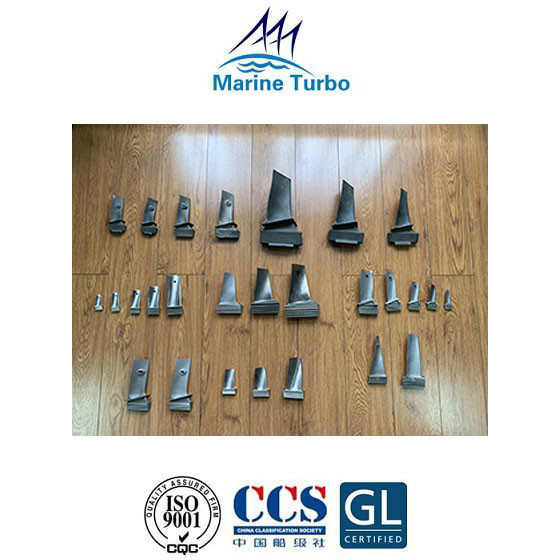

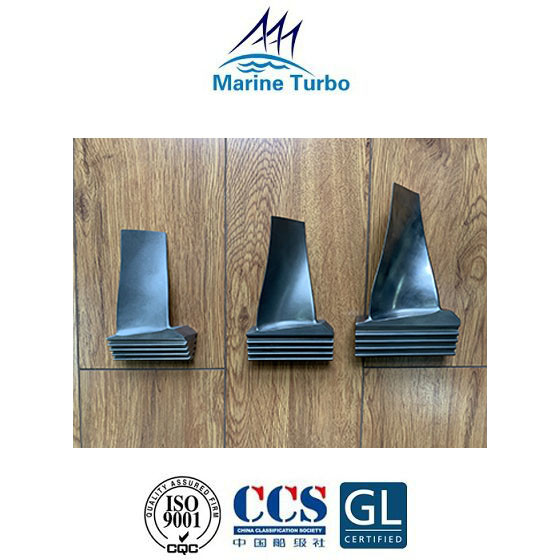

اینT- / تصویر تیغه توربین سری TCA:

عملکرد پره توربین:

پره های توربین جزء مهم بخش توربین موتورهای دیزلی یا گازی هستند.تیغه هایی که با سرعت بالا می چرخند وظیفه کشیدن هوای با دمای بالا و فشار بالا را به داخل آن بر عهده دارنداحتراق به طوری کهبرای حفظ عملکرد موتوربه منظور اطمینان از پایداری طولانی مدت در محیط های شدید دما و فشار بالا، تیغه های توربین اغلب با آلیاژهای با دمای بالا ساخته می شوند و به روش های مختلف برای خنک کردن استفاده می شوند، به عنوان مثال خنک کننده جریان هوای داخلی، خنک کننده لایه مرزی یا مانع حرارتی. پوشش‌هایی که از پره‌ها محافظت می‌کنند تا قابلیت اطمینان پره‌های توربین را در طول کارکرد توربوشارژر تضمین کنند.
